一、系统特点：
1.采用电动变焦的DSP数码CCD摄像系统，高分辨率，高清晰度
2.独特的光源设计方案，无阴影，低功耗，照度均匀
3.多功能的图象处理及管理专用软件，集图象采集、显示、处理、报告打印及存储功能于一体
4.阴道镜检查的图象显示、冻结、采集、删除等功能，适用于阴道镜检查和手术治疗的动态观察
5.提供对采集的图象进行各种诊断所需的处理功能，如加注标识，测量病灶长度、面积，对图象进行伪彩处理等
6.支持诊断结果的中文报告输出和真彩图象输出
7.方便实用的病案管理系统，对存储的病历资料和图谱，可进行方便快捷的检索
8.专门设计的影响过滤技术使图像更清晰，显示血管形态和收缩功能
技术规格：
1.影像解像度：1/4”SONY彩色数字式CCD
2.影像接口:Video
3.水平解像度:≥480TVL
4.变焦:光学倍数1-16倍,数字1-8倍变焦
5.景深范围:15mm-40mm 15mm-800mm
6.最低照度:0.2LUX
7.放大倍率:1-128
8.视野范围:20mm-25mm-320mm
9.白色平衡:内部测光AWB方式
10.功能:放大、缩小、冻结、滤光
11.光源：长寿命环形多点超白光LED光源，寿命可达10万小时

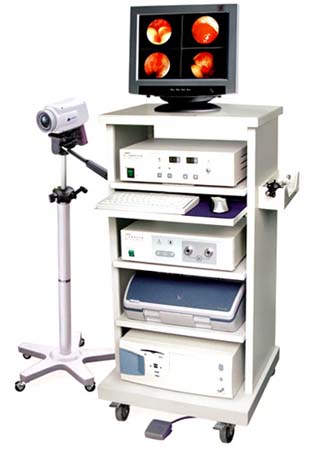

系统配置：
1.原装进口SONY彩色CCD，80万像素，1/4英寸
2.长寿命环形多点超白光LED光源
3.专用支架，自由升降，升降距离50-150cm，全方位自由转动
4.15寸高清晰医用液晶监视器
5.高端计算机配置,Windows XP全中文界面
6.进口彩色打印机
7.专用推车
二、宫腔镜摄像系统
图像装置：1/2寸日本松下CCD像素为752（H）*582(V)
图像系统：场扫描
水平扫描频率：15.625KHZ
垂直扫描频率：50.00HZ
扫描系统：800线
信噪比：50dB以上（AGC OFF）
亮度：可调
光测区域：自动
白平衡：自动/手动
冻结：冻结/释放
电源消耗：10W
三、图像显示器：17寸纯平惠普彩色显示器
四、宫腔镜：
1、 标准套11件
包括：弯管宫腔镜（22°/Φ6.4） 1个            软性活检钳            1个
软性剪刀                                  1个            软性四抓钳            1个
毛刷                                         1个           导光束                   1个
密封冒                                      1个           彭宫加压器充气针   1个
2、 膨宫加压器 1台 150W高亮度冷光源 1台
五、计算机配置：
英特尔3.1G处理器，硬盘配置120G，内存1G，52xDVD光驱，高清晰图像采集系统。
系统图像存储量20万幅以上

浅析电子阴道镜原理及临床应用
郑万华   作者单位：上海长航医院设备科

[摘要] 简要讲述了电子阴道镜的功能原理和临床应用。对整机主要部分进行了分析以利于对该机有个初步的了解。
[关键词] 电子阴道镜；摄像头；光源；工作站；采集卡
1 概述
彩色数码电子阴道镜 (宫腔镜,电子阴道镜,宫腔镜一体机) 是由低照度、高分辨率彩色电子数字摄像，DSP 控制128 倍微距自动变焦系统，专用环行高亮度发光无影照明机构， 图像采集卡，计算机影像工作站，彩色报告打印输出设备组成。它有别于传统阴道镜检查，没有目镜，由于采用DSP 动态电子聚焦图像冻结控制，突破了传统电子阴道镜的检查局限，医生只需要在屏幕上观察病灶图像的焦距变化（放大，缩小）。其优质的光源和高倍放大的图像可以鉴别极细小的图像细节，由于一切功能都聚集在计算机中央控制系统上，操作十分简便，可用于诊断、手术治疗两个过程。另外与之配套的计算机图像管理系统可对其观察的影像分析和处理，存储打印等一系列操作管理，为医生和病员提供了更优质的服务。因此这项革新性的技术为阴道镜(宫腔镜,电子阴道镜,宫腔镜一体机) 的临床治疗、教学研究、法医鉴定、审核等应用提供了更先进的手段。
2 功能特点
2.1 数字摄像头
数字摄像头是摄像头和视频捕捉单元集成在一起的电子光学元器件。摄像头基本有两种：一种是用于和计算机连接使用的数字摄像头，该摄像头可以直接捕捉影像，然后通过串、并口或者USB 接口传到计算机里。另一种是模拟摄像头，要配合视频捕捉卡一起使用；模拟摄像头可以将视频采集设备产生的模拟视频信号转换成数字信号， 进而将其储存在计算机里。模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式，并加以压缩后才可以转换到计算机上运用。
一般来说，摄像头分辨率的高低直接决定了所捕获影像所能打印出高质量画面的大小，分辨率的高低是选购数码摄像头时在数码摄像头的硬件指标确定后要考虑的首要问题。数码摄像头分辨率的高低，取决于摄像头中CCD 元件或者CMOS 元件芯片上像素的多少，像素越多，分辨率越高。就同类数码摄像头而言，分辨率越高，摄像头档次越高。很显然，要打印得到的数码相片的尺寸越大，就需要有更高像素水平的数码摄像头。现在主流产品的分辨率是按30 万像素设计的，
支持最大640×480 的分辨率，在这种分辨率下可以提供15 帧的速度，画面有明显停顿，而且有些模糊；当分辨率降至352 ×288 (10 万像素时， 摄像头一般都能提供30 帧的度）， 这样您就可以看到非常流畅的画面了， 而且在这种分辨率下， 画面也变得很清晰。摄像头的色彩以及光源调整能力， 对摄像头的高效工作也是很重要的。特别是背光补偿和白平衡调整能， 因为这些功能控制的好， 可以让视频画面和谐、自然地播放。阴道镜(电子阴道镜,宫腔镜,宫腔镜一体机) 适应前景先进完善的计算机图像处理软件系统。在Windows98 （2000）中文环境下，实现了集图像动态采集、显示、处理、存储和打印输出的一体化管理；也可通过使用鼠标和手写板方式输入汉字，大大简化了操作者使用计算机的复杂性；诊断结果的中文报告及图像输出，有助于医生向患者说明子宫颈受损程度，以及治疗方法。利用计算机图像管理技术，将当前检查结果和标准图谱库进行分析对比，对于科研教学和研究下生殖道癌变前的自然病史有很高的价值。记录和管理每次检查时的患者图像数据资料，为医疗事故的追踪和滥用性交和强奸罪等医学和法律事务提供确凿的法律依据。支持医疗远程诊断，对于疑难问题可借助Internet 网络、直拨电话、以及调制解调器立即从会诊中心或其他医院获取技术指导。可在医院局域网上实现会诊，及时由不在现场的专家作出正确的判断。
　

参考文献
[1] 范建辉. OLYMPUS 电子阴道镜的临床应用[J]. 现代医学仪器与应用, 2001, (4): 19-20.
[2] 周鑫，等. 数码摄像与后期处理[M]. 北京: 清华大学出版社,2006.
